QG、JG、FG系列气流干燥机

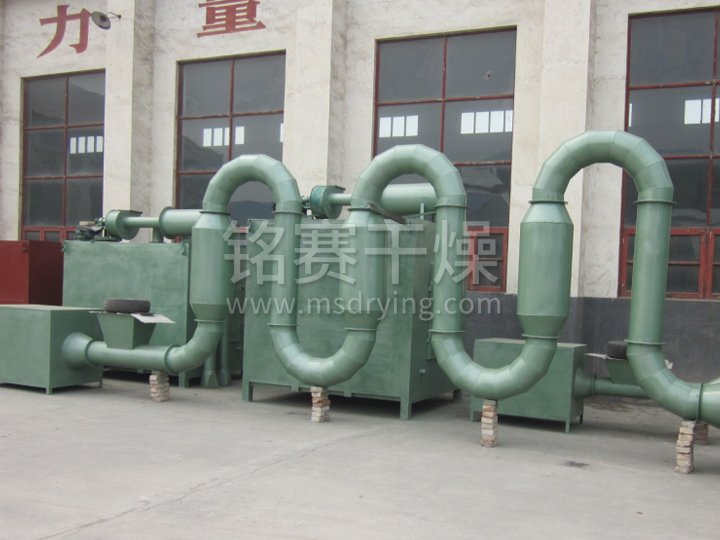

QG系列脉冲式气流干燥机

产品概述

  QG系列脉冲式气流干燥机是大批量的干燥设备，它采用瞬间干燥的原理，利用载热空气的快速运动，带动湿物料，使湿物料悬浮在热空气中，这样强化了整个干燥过程,提高了传热传质的速率，经过气流干燥的物料，非结合水分几乎可以全部除去（例如：淀粉等物料进料含水量≤40%左右，成品出料可为13.5%）， 并且所干燥的物料，不会产生变质现象，用户可在短期内取得较高的经济效益。

应用范围

  本公司生产制造QG气流干燥设备，经过独特的设计，已达较高水平，本设备自动化程度高，投资少，耗能低，占用人力和厂房面积比较少，通用面广，是理想的现代化设备。

产品特点

  QG气流干燥机，适用于制药、化工、食品、建材、塑料等行业的粉状物料的干燥除湿，例如：淀粉、鱼粉、食盐、酒糟、饲料、面筋、塑料树脂、矿粉、煤粉、糖氯酸、A·S·C笨甲酸、2·3·酸，聚氯乙酸聚丙稀、硫酸钠、焦亚硫酸钠等多种物料的干燥。
  我公司就气流干燥设备对外咨询，并代为设计制造非定型气流干燥机。

技术规格

规格\参数		QG-50	QG-100	QG-250	QG-500	QG-1500
水分蒸发量	kg/h	50	100	250	500	1500
空气过滤器	面积(m2)	4	6	18	36	60
	台数	1	1	1	2	2
	更换时间(h)	200(滤袋)	200(滤袋)	200(滤袋)	200(滤袋)	200(滤袋)
加热器	面积(m2)	30	43	186	365	940
	耗用蒸汽(kg)	120	235	450	972	2430
	工作压力(Mpa)	0.6-0.8	0.6-0.8	0.6-0.8	0.6-0.8	0.6-0.8
通风机	型号	9-19-4.5	9-26-4.5	9-19-9	9-19-9	9-26-6.3
	台数	1	1	1	2	4
	功率(kw)	7.5	11	18.5	37	125
加料器	输送量(kg/h)	150	290	725	1740	4350
	控制方式	电磁调速电机	电磁调速电机	电磁调速电机	电磁调速电机	电磁调速电机
	功率(kw)	0.6	1.1	3	3	7.5
旋风分离器	型号	CLK-350-400	CLK-500-450	ZF12.5	ZF12.5
	效率(%)	98	98	98	98
	数量	2	2	2	3
袋滤器	数量	1	1	1	1	1
	耗水量	3.6-20.0

---

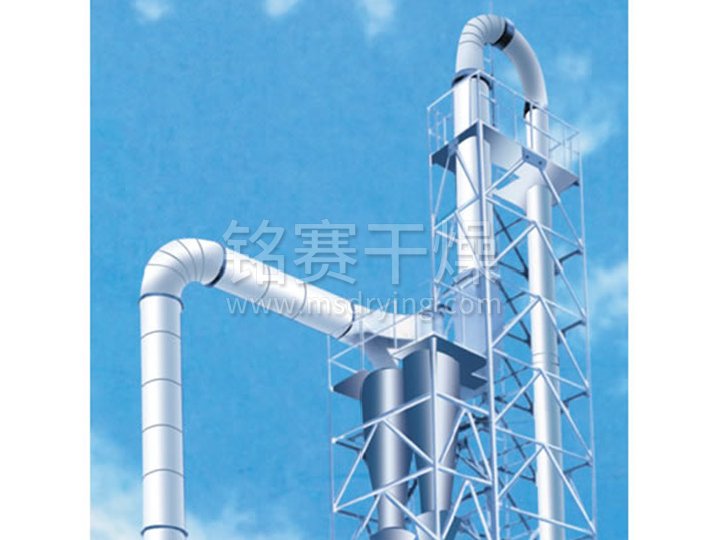

JG系列气流干燥机

工作原理

  JG系列气流干燥机能从易于脱水的颗粒，粉末状物料，迅速除去水份(主要是表面水份)。在气流干燥中，由于物料在干燥器内停留时间短,使干燥成品的品质得到更好的控制。我厂强化型气流干燥是在基本型上增加一套转速可以无级调节的强化器组成，湿物料通过螺旋加料器进入强化器后和热气流充分混合，在飞速旋转的击刀击碎和推进下，物料被破碎成细颗粒，在干燥同时向出口移动，而后在风力吸引下进入干燥管，进一步均匀干燥。风力无法吸引的湿重颗粒继续被击碎、干燥、直至能被风吸起进入干燥管。

主要用途

  本机特别适合含湿量比较大的,湿物料呈膏糊状，用其他气流干燥方法无法干燥的物料，例如：白碳黑、醋酸乙烯及氯乙烯的共聚物，醋酸纤维絮，催化剂、 C.M.C、 CT—1树脂、锻石膏、电解二氧化锰、蒽醌磺酸铵盐、氟石、硅藻土、硅胶催化剂、骨粉、高领土、过氯酸钾磺铵类药物、合成树脂、活性面筋、活性白土、化学滤饼、金红石型钻白粉、癸二酸、硫酸铜、硫酸铝、硫酸钠、磷酸钙、磷酸酯化淀粉、染料、柠檬酸钙、煤泥、面围形的面包加料米糠、粘土、粘土水泥、尿素、膨润土、球形粘土、氢氧化铝、氢氧化钡、乳酸钙、食品、水洗高领土、三聚氰酸、石膏桨、石灰、生物制品、碳黑、碳酸钙浆、污泥渣、有机化学品硬脂酸铝、氧化铁、有机燃料、玉米蛋白饲料、阴湿泥浆、云母粉、药剂、颜料、重铬酸钾纸浆、酒糟渣等。

技术规格

型号	蒸发水份kg/h (以表面水份计算)	装机功率 kw	占地面积 m2	高度 m
JG 50	50	10	20	9
JG 100	100	20	32	11
JG 200*	200	31	40	11
JG 250	250	32	64	13
JG 500*	500	54	96	13
JG 1000*	1000	135	120	15
JG 1500*	1500	175	200	16
注：有*号者为二级干燥、装机功率、占地面积以蒸汽加热方式计算。

---

FG系列气流干燥机

工作原理

  FG系列气流干燥机的工作原理是将湿物料的干燥分为两步完成。原料先由二级干燥之尾气和补充热气的混合体进行一级正压干燥，使用后的高温低湿尾气排出机外， 干燥后的半成品由新鲜的热空气进行二级负压干燥。干燥后的成品计量包装。使用过的高温低湿尾气用作一级干燥，从而完成良好的循环干燥过程，补充的热风量可根据需要随意调节，因而机器适用性广。

适应物料

  本设备广泛地用于食品、化工、医药、建材等行业的粉状、颗粒状物料的干燥。已用该系列干燥过的产品有：淀粉、葡萄糖、渔粉、砂糖、食糖、酒槽、饲料、面筋、塑料树脂、煤粉、染料等。

技术规格

型号	蒸发水分 (kg/h)	装机功率  kw	占地面积  m2	热效率 (%)
FG0.25	113	11	3.5x2.5	>60
FG0.5	225	18.5	7x5	>60
FG0.9	450	30	7x6.5	>60
FG1.5	675	50	8x7	>60
FG2.0	900	75	11x7	>60
FG2.5	1125	90	12x8	>60
FG3.0	1150	110	14x10	>60
FG3.5	1491	110	14x10	>60
